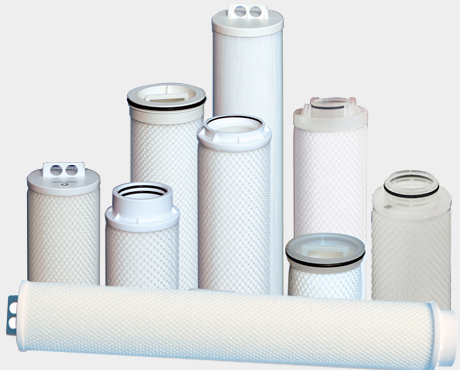

PF大流量滤芯由亲水性很好的高分子材料制成。核心滤层为熔融粘结的 聚丙烯喷丝纤维，内部有大量锥状固定孔，纳污容量高。整体滤层采用 折叠工艺加工，滤芯有效过滤面积大大增加。这种精巧的设计允许高流 速、大流量的流体通过滤材，集合了高纳污容量、高效率、低压损和长 寿命等特点。
1. 有效过滤面积大、纳污容量高 PF系列滤芯采用超薄滤材，同尺寸滤芯可容纳更多折叠褶皱折叠加工与 缠绕、熔喷等工艺相比滤材面积大大增加；外疏内密的过滤层增加有效 过滤面积及纳污容量；核心滤材采用特殊超细纤维，增加了滤材的有效 过滤面积 。 2. 承压能力强，安全性高 采用PF独有的高强度内支撑，内支撑层与滤材紧密相连，抗冲击能力强 上下端盖激光热熔焊接，不开裂，不脱落；采用双圈密封或星型密封， 增加保险系数。 3. 过滤精度高 PF滤芯有多种过滤精度供选择，有效去除率可达99.98%。 4. 维护简便 单支滤芯流量高，使用数量少，更换方便，减少停机时间；采用星型密 封使滤芯便于拆装及维护 。 5. 外进内出壳体无需中心管支撑 壳体成本降低，避免中心管变形和破裂、造成拆装困难。 6. 个性化定制 可为已使用大流量滤芯的用户化验污堵滤材，针对不同水质制定滤材 配方。
-
材质 滤材 聚丙烯玻璃纤维 / 微玻璃纤维 支撑层 聚丙烯 / 不锈钢 密封圈 三元乙丙橡胶 / 丁腈橡胶 / 氟橡胶 / 硅橡胶 / 聚四氟乙烯包覆氟橡胶 尺寸 外径 6" (152mm) / 6.5"（165mm） 长度 20" / 40" / 60" (508mm / 1016mm / 1524mm) 过滤精度 1 / 5 / 10 / 20 / 40 / 70 / 100μm 最高工作温度 聚丙烯82℃ 微玻璃纤维121℃ 最大压差 50 psid (3.4 bar) 建议更换压差 35 psid (2.4 bar) 流量和初始压差关系图：
曲线为40″(1016mm)滤芯流量。
对于非水流体，用表中压差值乘以以厘泊为单位的流体粘度值。产品序号 过滤精度 —— 滤芯长度 滤芯直径 过滤方式 接口形式 PF — 大流量滤芯 001 — 1μm 10 — 10" 60 — 6" O — 外进内出 D — 双密封圈 005 — 5μm 20 — 20" 65 — 6.5" I — 内进外出 S — 单密封圈 010 — 10μm 30 — 30" F — 带支撑单密封圈 020 — 20μm 40 — 40" N — 星型密封圈 040 — 40μm 60 — 60" 070 — 70μm 100 — 100μm
